Почему амортизаторы на катках Bomag, Hamm, Dynapac и Sakai не взаимозаменяемы
Опубликовано: 03.06.2026
Даже если внешне резинометаллические блоки похожи, у Bomag, Hamm, Dynapac и Sakai могут отличаться высота, диаметр, посадочные отверстия и режим работы виброузла. Поэтому импортные амортизаторы для катков лучше подбирать не по картинке, а по артикулу, размерам и назначению конкретной машины.
Рынок дорожной техники поделен между четырьмя основными европейско-японскими производителями, и каждый из них подошёл к конструкции виброизоляции по-своему. Понимание этих различий экономит время при диагностике и избавляет от ошибок при заказе запчастей.
Что именно гасит вибрацию

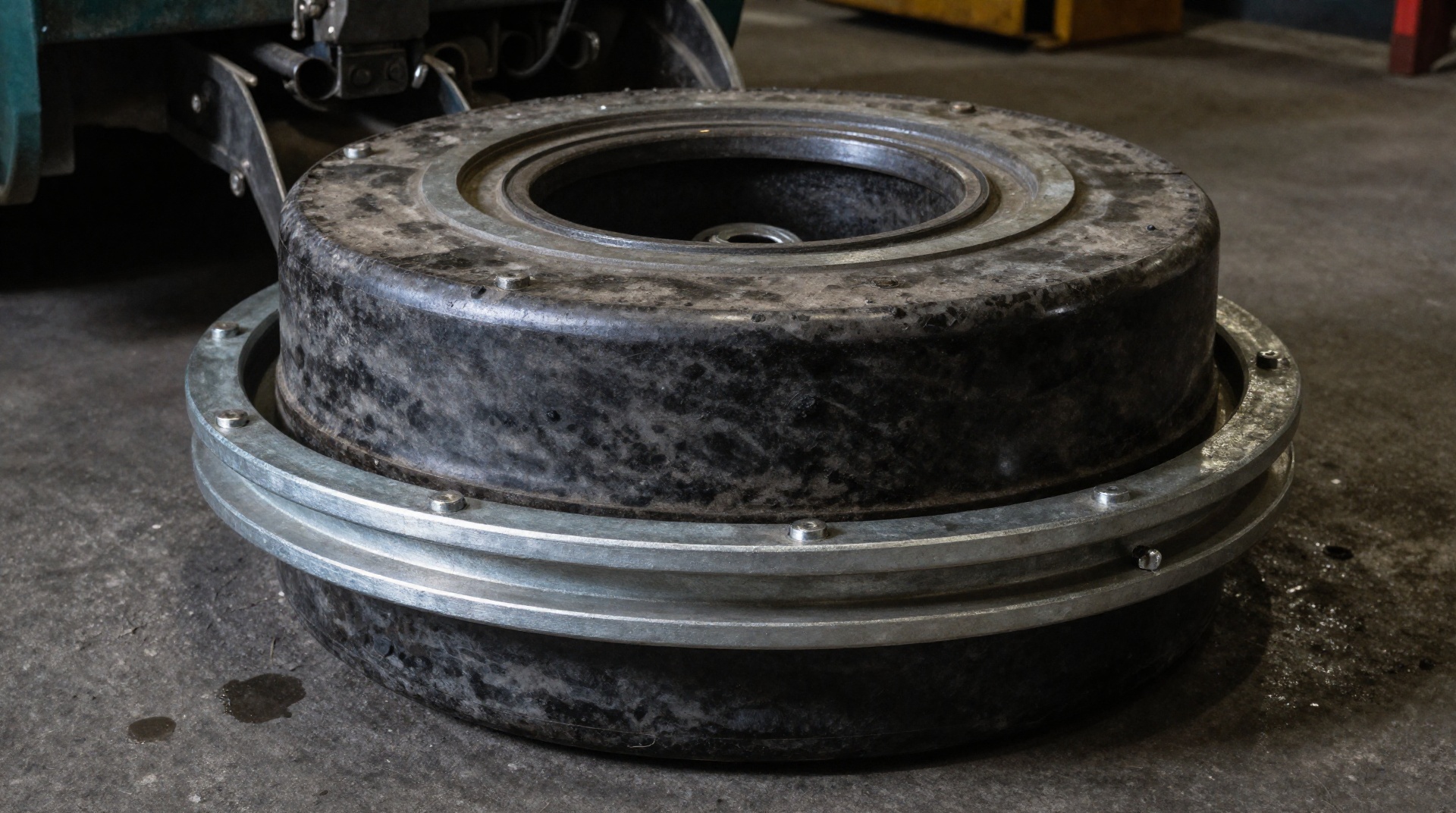

На катках применяются два принципиально разных типа амортизирующих элементов. Первый — это виброизоляторы вальца, те самые массивные резинометаллические «бублики», которые стоят между барабаном и рамой. Они воспринимают основную нагрузку: вес машины плюс динамическое усилие от эксцентрика. Второй тип — элементы крепления виброузла внутри вальца, менее габаритные, но работающие в более агрессивной температурной зоне.
Оба типа выполняют одну функцию — не пропустить высокочастотную вибрацию на несущие конструкции. Но конструктивно у каждого производителя они выполнены так, что установить деталь от одного бренда на каток другого невозможно без механической доработки. И дело не только в посадочных диаметрах.
Bomag: консервативность в деталях
Немецкий подход Bomag характеризуется увеличенным запасом прочности по металлической части. Резиновый массив виброизоляторов этой марки обычно имеет более высокую твёрдость по Шору — порядка 65–70 единиц, тогда как у некоторых конкурентов этот показатель опускается до 55. Это даёт большую долговечность при работе на тяжёлых грунтах, но несколько снижает комфорт оператора на высоких частотах вибрации.
Особенность крепёжных отверстий — их часто делают с небольшим конусным переходом, который при монтаже компенсирует допуски при сборке. Если поставить деталь с цилиндрическим отверстием, болт будет работать на срез, и соединение быстро ослабнет. Ещё один характерный признак — металлические шайбы, залитые в резину, у Bomag обычно крупнее по диаметру, чем у аналогов.
Hamm: акцент на эластичность
Конкурент из той же Германии, но с иной философией. Hamm исторически делал ставку на более мягкую резину в виброизоляторах — это улучшает условия работы виброузла и снижает передачу паразитных гармоник на раму. Как следствие, ресурс детали при интенсивной эксплуатации получается чуть ниже, чем у Bomag, но каток чище уплотняет тонкие слои асфальта на финальных проходах.
У Hamm есть конструктивная особенность, которая создаёт проблемы при подборе аналогов: резиновая часть часто выступает за пределы металлических закладных деталей. Это сделано для того, чтобы исключить контакт металла с металлом при предельных углах скручивания. Если поставить заменитель с «ровным» профилем, при крене машины появится стук, который оператор будет принимать за неисправность подшипников вальца.
Dynapac: шведская стандартизация
У Dynapac меньше модельных рядов, чем у немецких конкурентов, но зато унификация деталей внутри линейки выстроена тщательнее. Один и тот же виброизолятор может стоять на катках разной тоннажности — разница компенсируется количеством точек крепления и давлением в гидросистеме вибрации.
Резина у Dynapac средней жёсткости, с хорошей устойчивостью к тепловому старению. Шведские инженеры традиционно уделяли внимание работе в северных условиях, поэтому состав резиновой смеси содержит повышенную долю противозадирных добавок. На практике это означает, что при одинаковой наработке моточасов виброизолятор Dynapac реже трескается по поверхности при эксплуатации в холодном климате.
Sakai: японская компактность
Японские катки заметно компактнее европейских аналогов по габаритам, и это отразилось на размерах виброизоляторов. Детали Sakai имеют меньший наружный диаметр при сопоставимой нагрузочной способности. Достигается это за счёт более плотной резины и иной геометрии металлического каркаса — вместо плоских шайб часто применяются профилированные пластины с ребрами жёсткости.
Ещё одно отличие — допуск на осевое смещение при монтаже. У европейских брендов он обычно составляет 1–2 мм, у Sakai — до 3 мм. Это связано с особенностями сборочного процесса на заводах в Японии, где допуски регулируются не точной расточкой отверстий, а выборочной сборкой с контролем по моменту затяжки. При установке неоригинальных деталей этот люфт нужно компенсировать шайбами, иначе виброизолятор будет работать с перекосом.
На что смотреть при замене
Диагностировать износ амортизатора катка можно несколькими способами. Самый надёжный — замер свободного хода вальца относительно рамы при вывешенной машине. Если зазор превышает заводское значение более чем на 30%, деталь подлежит замене. Визуально о проблеме говорят радиальные трещины на резине, отслоение от металла и характерный «чёрный пыльный» налёт на раме под виброузлом.
При подборе замены имеет смысл проверить несколько параметров:
- Твёрдость резины по Шору — отклонение более чем на 5 единиц от оригинала изменит характеристики уплотнения
- Наличие и форму закладных металлических деталей — даже при совпадении размеров отсутствие конусного перехода или ребра жёсткости сократит ресурс
- Допустимую рабочую температуру — для катков с частотной регулировкой вибрации этот параметр критичен
- Массу резиновой смеси относительно оригинала — разница более 10% говорит об изменённом составе, а значит, о других упругих свойствах
Ресурс и реальная практика
Заводские данные по ресурсу виброизоляторов стоит делить минимум на два. Производители указывают 2000–3000 моточасов, но это значения для работы на подготовленных основаниях с умеренной амплитудой. При уплотнении щебня, работе на уклонах или при частых разворотах на месте реальный срок службы сокращается до 1000–1500 часов. У Sakai этот показатель обычно ниже из-за меньшего объёма резины, у Bomag — выше.
Практика показывает, что менять амортизаторы имеет смысл парами или четвёрками, даже если визуально один из них выглядит ещё приемлемо. Разница в упругости между старой и новой деталью приводит к неравномерному распределению нагрузки, и новый виброизолятор выходит из строя быстрее положенного.
Ещё один момент, о котором часто забывают — момент затяжки крепёжных болтов. Для резинометаллических соединений он всегда ниже, чем для чисто металлических, и указывается в документации отдельно. Перетяжка «на всякий случай» деформирует резину в зоне закладной детали, и именно оттуда начинает расти трещина.
Итог без универсального рецепта
Ни один из рассмотренных брендов не делает амортизаторы «хуже» или «лучше» — каждый решает одну и ту же задачу своими инженерными средствами. Bomag ставит на прочность, Hamm на эластичность, Dynapac на унификацию, Sakai на компактность. Понимание этих различий помогает не просто купить деталь с подходящими размерами, а сохранить те рабочие характеристики катка, которые закладывал производитель. А это напрямую влияет и на качество уплотнения, и на то, сколько простоев принесёт следующий сезон.
